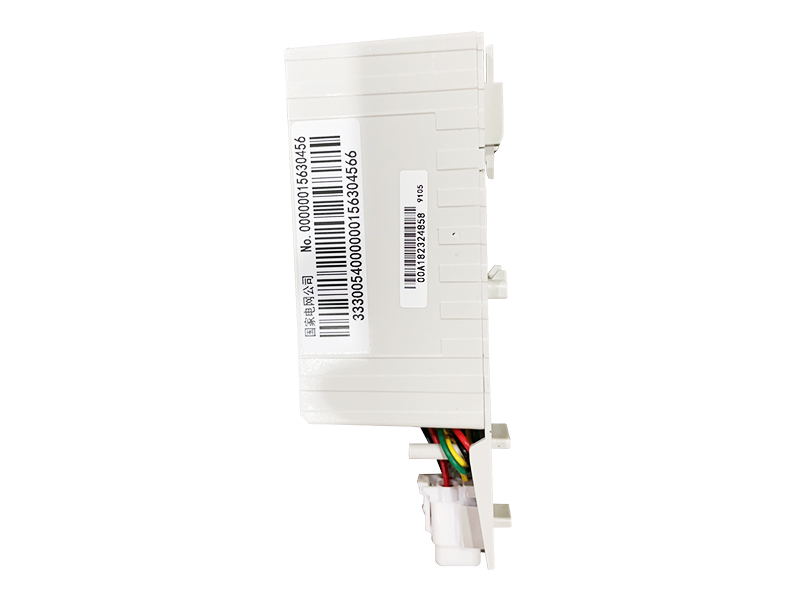

HPLC通信單元

　　一、產品介紹
　　HPLC通信單元：基于高速載波通信芯片開發的用于電力線抄表應用，實現數據在電力線的調制、解調和數據收發功能的高速載波通信單元，是符合國家電網公司電力用戶用電信息采集系統規范要求的高性能高速載波通信單元，適用于低壓集抄系統和其他電力自動化系統。
　　二、主要功能/特點
　　1）數據交互功能：通信單元（三相高速載波）通過TTL串口與三相電表進行數據交互。
　　2）數據傳輸功能：通過高速載波通信技術與其他高速載波通信單元進行數據傳輸交互，實現電能表數據采集。
　　3）指示燈功能：通信單元具備運行狀態指示燈和通信狀態指示燈。
　　4）搜表功能：啟動時，自動搜索一次電表，結果保存在采集器中；采集器可被搜索到的電能表最大數目默認為32。也能夠接收集中器下發的搜表命令，搜索采集器下接的電表，并且把搜表結果上報給集中器。
　　5）停電主動上報功能：支持通信單元停電主動上報功能。
　　三、主要技術性能指標
　　工作頻段：0.7~12MHz
　　支持的頻段及對應的頻段范圍：
　　頻段0 1.953~11.96 MHz
　　頻段1 2.441~5.615 MHz
　　頻段2 0.781~2.930 MHz
　　頻段3 1.758~2.930 MHz
　　頻段4 保留
　　調制方式：OFDM
　　通信接口：RS485總線，紅外
　　工作溫度：-40℃~+70℃（C3級別）
　　存儲和工作濕度：≤95%（無凝露）
